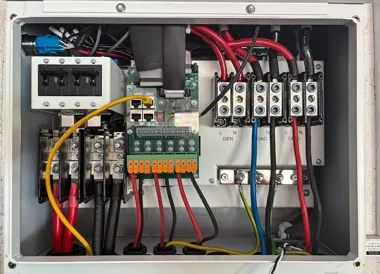

Bezpieczeństwo użytkowników instalacji elektrycznych jest priorytetem zarówno w budownictwie mieszkaniowym, jak i w obiektach przemysłowych. Wyłączniki różnicowoprądowe to kluczowe elementy zabezpieczające przed porażeniem elektrycznym oraz skutkami upływu prądu, które mogą prowadzić do pożarów. Ich działanie opiera się na wykrywaniu różnicy między prądem wpływającym a wypływającym z obwodu, co pozwala na szybkie odłączenie zasilania w przypadku niebezpiecznych sytuacji. W niniejszym artykule omówimy zasadę działania wyłączników różnicowoprądowych, ich budowę, rodzaje oraz znaczenie dla bezpieczeństwa instalacji elektrycznych.
Czym są wyłączniki różnicowoprądowe i dlaczego są niezbędne?
Wyłączniki różnicowoprądowe to urządzenia ochronne, które mają za zadanie eliminować zagrożenia związane z niekontrolowanym przepływem prądu do ziemi. Ich podstawową funkcją jest szybkie odłączenie zasilania w momencie wykrycia prądu upływowego, co zapobiega porażeniu prądem oraz uszkodzeniom instalacji. Są one szczególnie istotne w miejscach, gdzie ryzyko awarii może być wysokie, na przykład w łazienkach, kuchniach czy w przemyśle.
Zasada działania wyłączników różnicowoprądowych
Działanie wyłącznika różnicowoprądowego opiera się na porównywaniu wartości prądu płynącego w przewodzie fazowym i neutralnym. W normalnych warunkach ich wartości są identyczne, jednak w przypadku awarii, gdy część prądu ucieka do ziemi, powstaje różnica, która jest natychmiast wykrywana przez urządzenie. Jeśli wartość tego prądu upływowego przekroczy dopuszczalny próg, wyłącznik natychmiast odcina dopływ energii elektrycznej, eliminując zagrożenie. Mechanizm ten pozwala na skuteczną ochronę ludzi oraz sprzętu przed skutkami zwarć i nieszczelności izolacji.
Budowa wyłącznika różnicowoprądowego
Wyłącznik różnicowoprądowy składa się z kilku podstawowych elementów, które współpracują w celu wykrywania nieprawidłowości w przepływie prądu. Najważniejszym komponentem jest przekładnik Ferrantiego, czyli transformator różnicowy, który monitoruje prądy w przewodach fazowym i neutralnym. Kolejnym kluczowym elementem jest mechanizm wyzwalający, który aktywuje wyłączenie obwodu, gdy wykryta różnica prądów przekroczy określoną wartość. W nowoczesnych wyłącznikach stosuje się także dodatkowe systemy zabezpieczeń, takie jak układy elektroniczne poprawiające czułość oraz mechanizmy testowe umożliwiające sprawdzenie poprawności działania urządzenia.
Rodzaje wyłączników różnicowoprądowych i ich specyfika działania
Wyłączniki różnicowoprądowe występują w kilku wariantach, które różnią się zakresem wykrywanych prądów oraz obszarem zastosowania. Modele typu AC wykrywają jedynie prądy różnicowe przemienne i stosowane są głównie w podstawowych instalacjach domowych. Typ A potrafi wykrywać zarówno prądy przemienne, jak i jednokierunkowe składowe pulsacyjne, co sprawia, że nadają się do ochrony urządzeń zawierających elektronikę. Wyłączniki typu B działają w jeszcze szerszym zakresie i wykrywają prądy różnicowe zarówno przemienne, jak i stałe o wysokiej częstotliwości, dzięki czemu są niezbędne w systemach fotowoltaicznych i instalacjach przemysłowych. Typ F jest natomiast przeznaczony do urządzeń o dynamicznych zmianach obciążenia, takich jak pompy ciepła i systemy HVAC.
Jakie zagrożenia eliminują wyłączniki różnicowoprądowe?
Wyłączniki różnicowoprądowe pełnią istotną rolę w zapobieganiu wielu zagrożeniom wynikającym z awarii instalacji elektrycznych. Ich głównym zadaniem jest ochrona ludzi przed porażeniem elektrycznym, które może wystąpić w momencie dotknięcia przewodu pod napięciem. Ponadto skutecznie zapobiegają pożarom wywołanym przez upływ prądu w wyniku uszkodzenia izolacji przewodów. W instalacjach przemysłowych wyłączniki te zabezpieczają maszyny oraz systemy sterowania przed awariami wynikającymi z niekontrolowanych przepływów prądu, co pozwala na zwiększenie niezawodności działania urządzeń elektrycznych.
